제품소개

Technologic High-Flyer

MACHINE

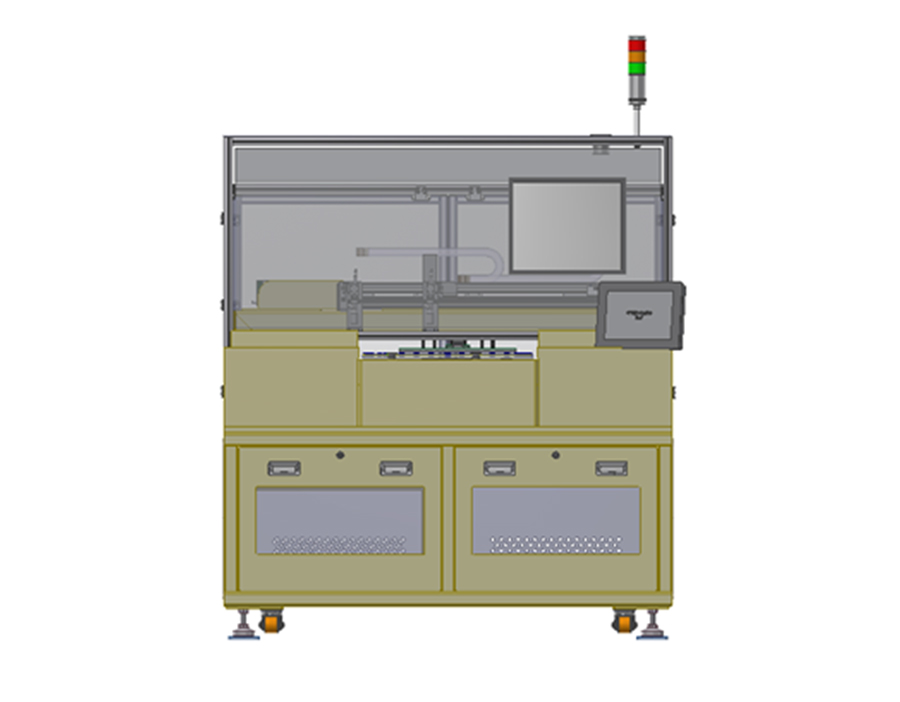

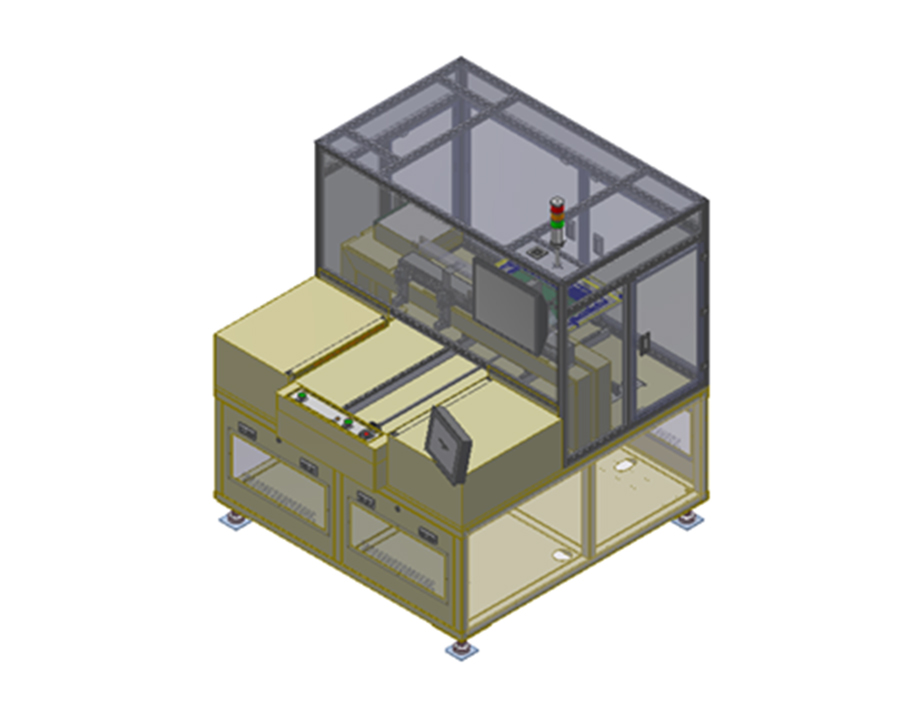

ITO FILM저항 측정기

작업자가 ITO Film(Indum Tin Oxcide Film)을 JIG에 맞추어 Stage에 투입하면 Align Vision으로
제품단위 Mark를 인식하여 Z축으로 작동하는 Probe Head로 패턴의 저항값을 검출하는 장치

SPECIFICATION

SPECIFICATION
TACT TIME7.0 sec / 1cell1cell당 40channel,
20pin 10channel 경사
Layout size1600 X 1600 X 1800
대응 Film size4" ~ 20"Sheet Size 600 X 600㎜
작업높이1000㎜ ± 50㎜변동가능
포고핀 사양선단ф0.53 ± 0.01선단 구형
Stroke/Force1.3㎜/80g ± 20%(권장)2.7㎜ / 110g± 20%(최대)
반복횟수100,000회
저항치< 100mΩ평균값기준
자재공급투입Manual 방식
Work 이동방식직교로봇&Stage진공X,Y,T 축
Panel
Align
이동방식고정 1ea, X축 대응 1eaX축 제품 대응
VisionStage 안착정도 ±0.2㎜Stage JIG 기준
Probe head 이동방식직교로봇Z축
측정기 사양Model/MakerRM3542/HIOKI
측정 레인지120mΩ ~ 120MΩ최소 분해가능 : 100nΩ
측정 전류DC 100mA ~ 100nA
측정 시간43ms ~ 86ms100mΩ / 100MΩ 레인지
전원AC 100 ~ 240V50/60 Hz, 30VA
제어 방식PLC
Touch monitor12.1"PFXGP601TAD / PROPACE
