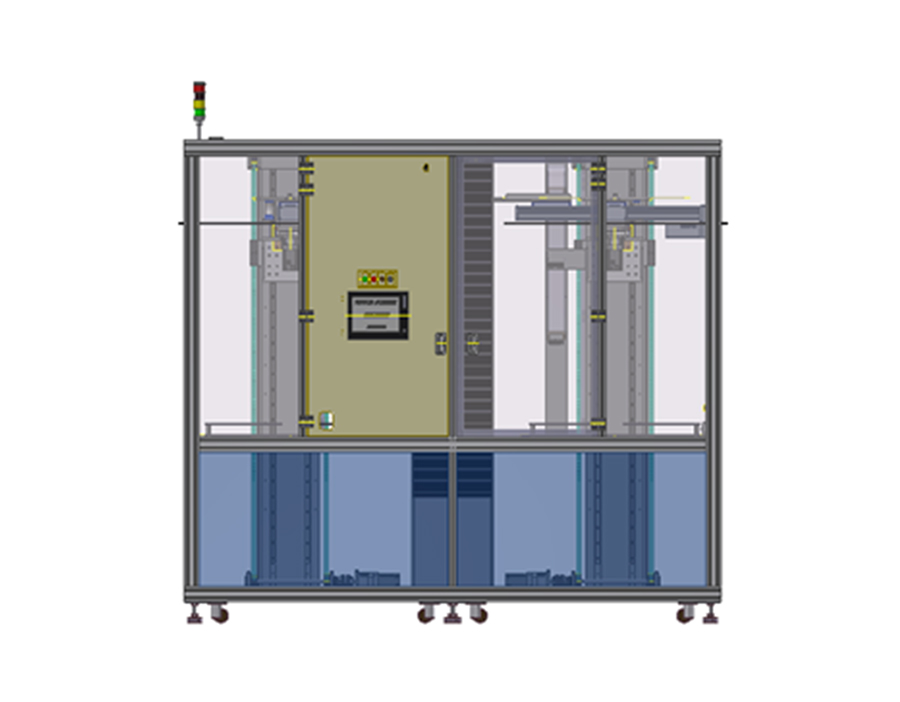

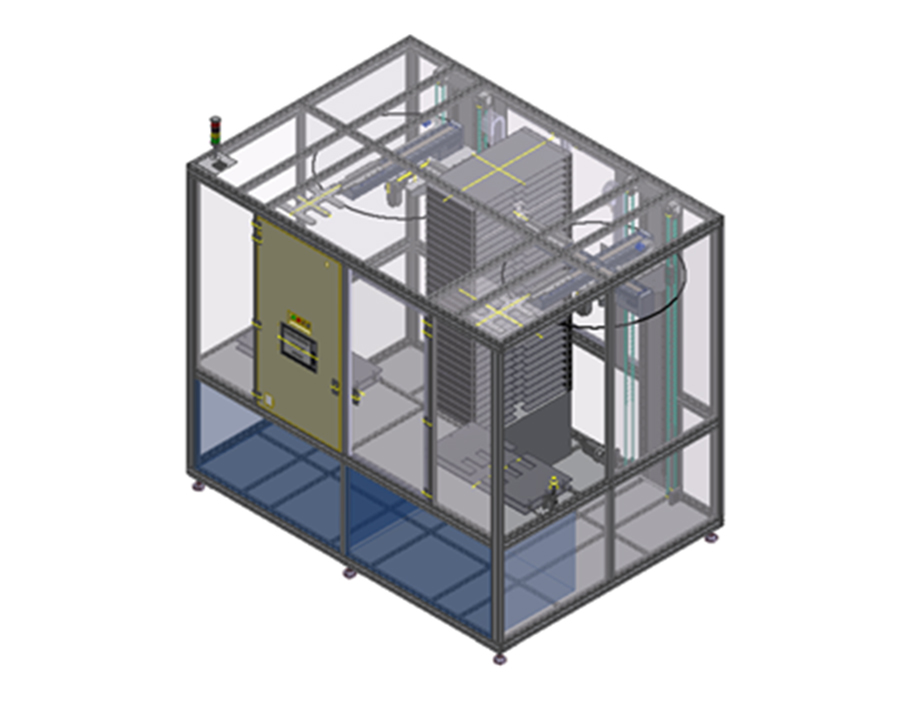

EPP BOX UNLOADER-1

PCB Bonding이 완료된 Panel을 다관절 Robot를 이용하여 EPP BOX에 공급하고,
공Box에서 간지를 Pick up하여 Panel위에 적층하여 배출하는 unit입니다

SPECIFICATION

SPECIFICATION
TACT TIME12.0 secSCARA ROBOT TACT TIME은 제외
대응 PANEL17" ~ 32"
BOX 이동 물류AGV 대응1변
EPP BOX
(외관공차
1.3~2.5mm)
17"570 X 420 X 132-
32"955 X 560 X 65-
자재(BOX) 교체 시간12sec 이내
AGV
공급 단수
17"6단최대 높이(box + 간지공급)
32"10단최대 높이(box + 간지공급)
간지 이동 방식HANDLER / 진공 흡착이동 : Motor, Vacuum
Up/Down : Cylinder
Work Zone Box 이동 방식Handier / Gripper이동 : Motor, Gripper : 실린더
AGV Pass Line400㎜In / Out 감지 Sensor
전 공정 Pass Line1000 ~ 1050mm
Panel / AlignVisionStage 안착 정도
± 0.2㎜/Glass 외곽기준
설비 내 물류 구성하부 공급 / 상부 배출별도 레이아웃 참조
제어 방식PC & PLC
환경안전CE Mark & KCS 인증S사 환경 안전 기준 준수
